（一）主要技術參數：

1  、 內箱尺寸（ mm ）： 2500 * 1500 * 1800 （深 * 寬 * 高）（門：不銹鋼方通加鋼化玻璃）

外型尺寸（ mm ）：3800 * 1600 * 2700 （深 * 寬 * 高）

（ 機器風道可拆卸，外箱高度為 2350mm ，風道高 650mm  機臺含腳輪 16 個，其中腳輪高 15cm ）

2、試驗臺轉速（ rpm ）：1 ~ 3  可調

3、滴水面積（ mm： ）： 800 * 800 mm ，孔距：20 * 20 mm ，孔徑：0.6 mm

4 、滴水箱與被測樣品的距離： 1000mm

5 、滴水孔直徑（ mm ）： φ0.6  （水滴直徑  0.5-4.5 mm）

6 、噴水孔徑間距（ mm ）：20 mm

7 、試驗時間： 1-999,999min （可設定）

8 、風速：18米每秒（水滴吹成  45 ° ）風速不顯示

9、 風機規格： 3.5KW ，380V  （變頻器調節風速）兩臺。

10 、樣品溫度：高于常溫水  10 °

11 、箱體采用方通做骨架，彩鋼板作為封板。

12 、樣品架：直徑  1000 mm

13 、樣品架承載重量： 100公斤

14 、滴水試驗機降水量： 1.7mm/min

15 、控制系統：公司自主研發的 Teelong  噴淋控制系統。

16 、樣品架承重： 100kg

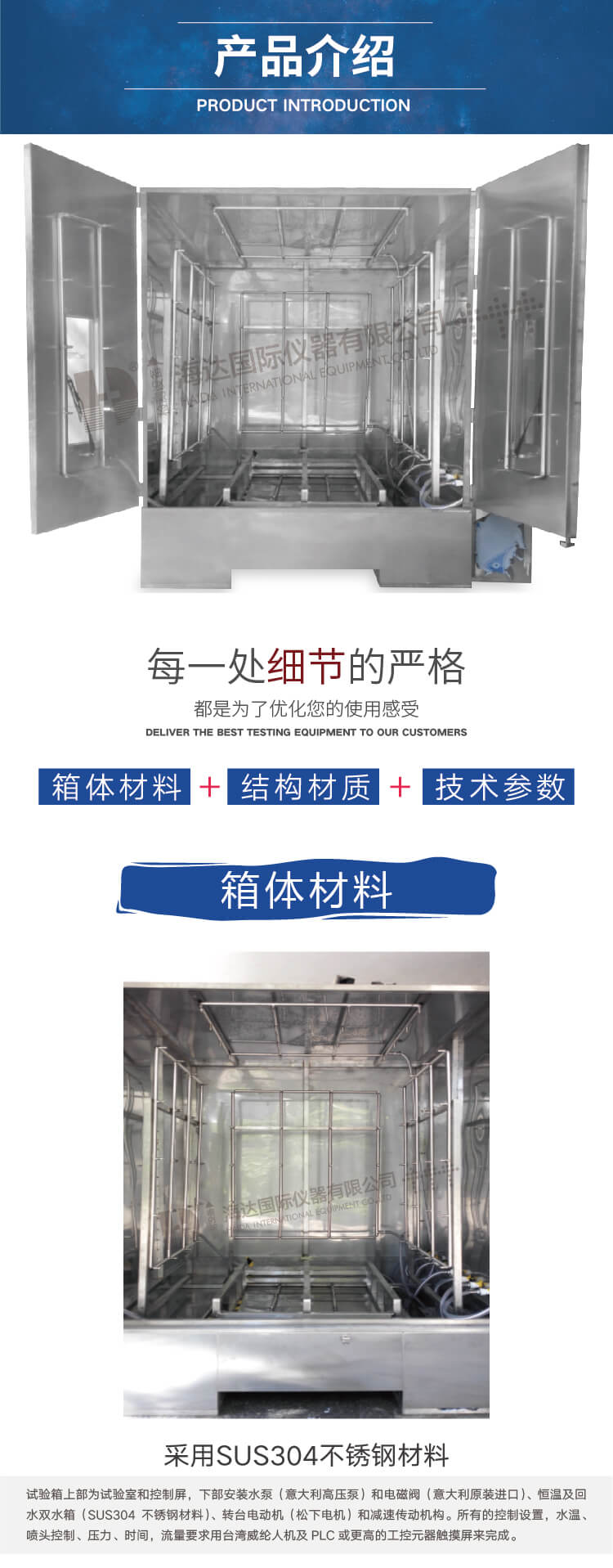

17 、內箱材料：4 #304  不銹鋼

18 、外箱材料：4 #304  不銹鋼加鋼化玻璃

19 、控制器含 RS 232  接口

20 、配  RS 232 轉  USB  數據線

21 、控制方式：電腦控制

22 、風速范圍： 5 ~ 20 m/s ，可調

23 、滴水盤尺寸：寬 1000 * 深 * 1000高120 mm

24 、滴水面積為  W800 * D800 mm

25 、內部可用尺寸： 1000 * 1000 * 1000 mm

26 、吹風橫截面積： 1000 * 1000 mm

27 、雨流量： 102 mm/h

28 、滴水孔直徑： 0.33 mm

29 、水滴直徑： 0.5 ~ 4.5 mm

30 、試樣接線孔直徑： 125 mm

31 、測試門尺寸：寬 2000 * 高1000 mm ， 雙開

33 、水流量、風速和轉盤轉速：可測量、可記錄和可編程

34 、主要技術參數：符合, MIL-STD-810G ,METHOD  506.5, Procedure I 。

（二）滴水要求 ：

1 、雨滴直徑范圍：0.5 ～ 4.5 mm ；

2 、雨滴均勻降落，使試驗臺面上樣品所有向上的表面在試驗期間能同時經受到雨滴；

3 、具備從高 1m 處勻速降落的雨水且試驗持續時間大于 15 min 的試驗?zāi)芰Γ?/p>

4、 噴嘴為方格噴霧點陣或其它交錯的點陣；

5 、滴水箱采用真空設計，配以氧化合金鋁及高防銹不銹鋼材質構造，噴咀接觸位不銹鋼錐形設計，方便及時安裝及更換針咀；

6 、直流電動升降馬達驅動，不銹鋼絲桿、滑輪導軌輔以鎖緊螺母升降裝置；

7 、鋁合金和不銹鋼機身；

8、 水箱邊框：工業合金鋁（表面氧化）；

9 、水箱板：水箱采用 USU304#不銹

10 、水箱升降導軌：成型導軌、膠質滑輪導輪；

11 、滴水孔徑：￠0.6mm 和 0.33mm；

12 、孔 距：20mm；

13 、降雨量：1.7mm/min，用戶自設定參數( 誤差：+0.2mm/min)；

14 、試驗時間：0-999min （可設定及中央控制）。

（三）、控制系統

1、 PLC 及觸摸屏智能控制系統（Teelong）

2、高精度測試傳感器

3、安全保護裝置

4、儀表超溫保護功能

5、電源缺相保護

6、漏電斷路保護器

7、電源：三相 AC380 V，50Hz

8、門：雙開門，帶鋼化玻璃觀察窗

（四）結構與材質：

1、承載≥100Kg、安裝樣品的面積≥φ1000 ；

4、 轉速范圍：1～5rpm/min 連續可調，可設定自動工作 ；

3、試件最大尺寸：600mm×600mm×600mm ；

4、淋雨板尺寸：W1000×D1000×H120mm ；

5、滴雨試驗室內部尺寸：W2500×D1500×H2000mm ；

6、外部尺寸：W3800×D1600×H2700mm ；

7、材料：304 不銹鋼

8、內體：304 不銹鋼

9、滴水盤：304#；

10、旋轉臺面：304# ；

11、支架型材：304# ；

12、工作室門：雙開平拉門，帶鋼化玻璃觀察窗 ；

13、風機葉輪：鋁合金噴塑材料 ；

14、設定方式：觸摸式(壓電) ；

15、風速：18 米/秒 ；

16、工作臺轉速：1-3rpm/min ；

17、輸入風速儀、流量計、水壓表 ；

18、控制方式：PLC、變頻器、步進電機等控制 ；

19、電源：AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線 ；

20、電源最大電流(A) 45 、功率(KW) 25 、重量 1500 ；

21、安全裝置：漏電保護器、風機過熱、過流保護、缺水保護等 。
